جولد ستار ثري دي سكانر

أنظمة البحث

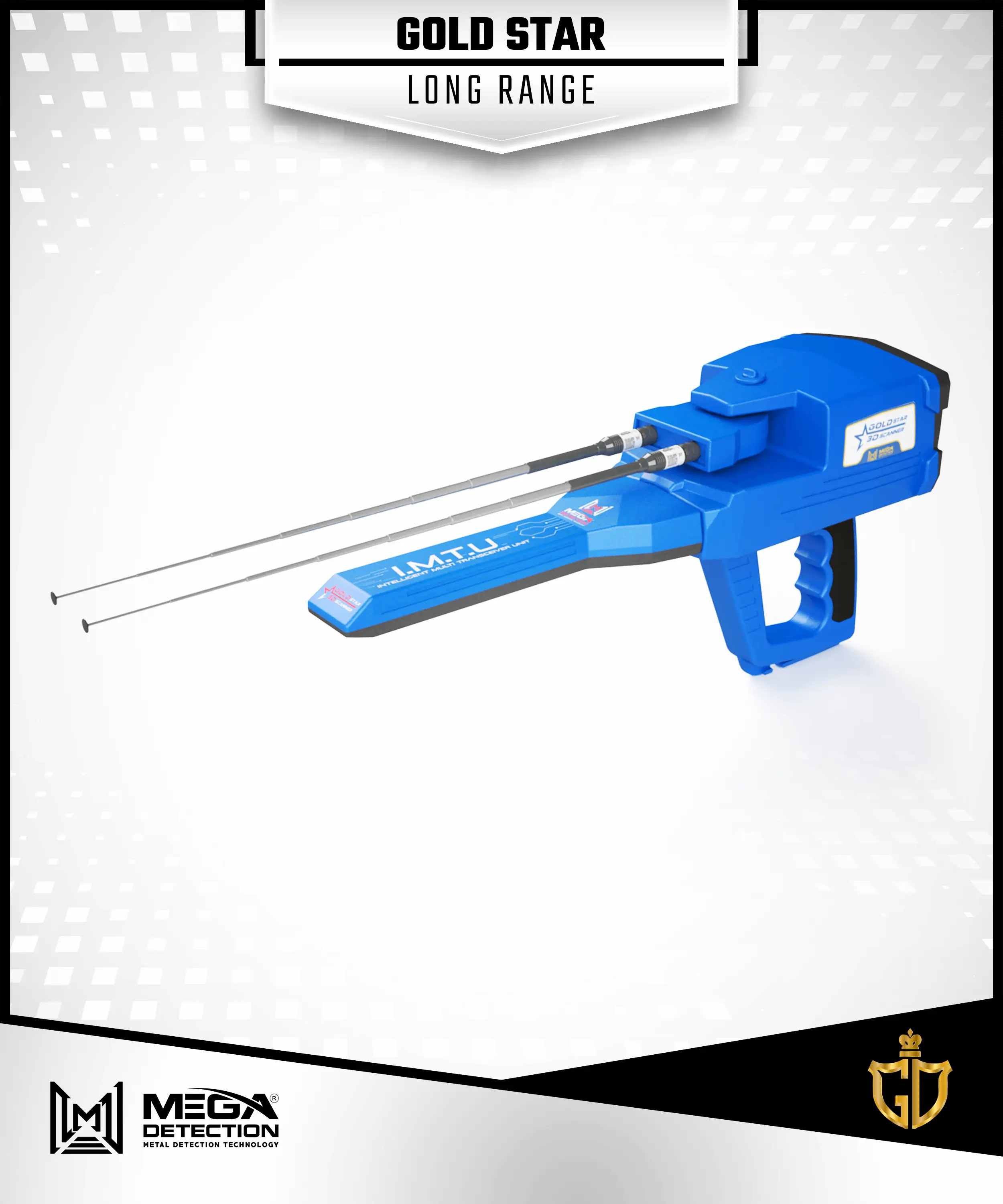

1 – النظام الاستشعاري بعيد المدى اليدوي [MANUAL LRL]
تم دمج تقنية المسح بعيد المدى الجديدة في جهاز جولد ستار ثري دي سكانر من خلال مسبار كشف قوي جديد يسمى وحدة الارسال والاستقبال المتعدد المدمجة او Intelligent Multi Transceiver Unit واختصارا I.M.T.U

تولد وحدة I.M.T.U إشارات موجية عالية التردد في اتجاه البحث ، وتتقاطع هذه الموجات مع إشارات المجالات المغناطيسية المنبعثة من الأهداف المعدنية المدفونة ، ثم يتم استقبال الإشارات المنعكسة عبر زوج من الهوائيات ، ويتم تحويل هذه الإشارات المستقبلة إلى إشارات رقمية داخل الوحدة الرئيسية من الجهاز وتحليلها .

يمكن للمستخدم تعديل العديد من إعدادات المسح يدويًا وفقًا لتفضيلاته قبل بدء المسح بعيد المدى ، وهنا الإعدادات المتاحة:

الهدف
يمكن للمستخدم أن يختار هنا نوع الهدف ، أو نوع المعدن الذي يتكون منه الهدف ، ويمكنه الاختيار من بين برامج البحث المحددة مسبقًا والتي تشمل جميع أنواع المعادن الحديدية وغير الحديدية بما في ذلك:

الذهب – الذهب الخام – الفضة – النحاس – البلاتين – البرونز – الحديد – الألماس – الأحجار الكريمة – عروق الذهب – التجاويف

المسافة
تعكس قيمة المسافة مجال المسح في الاتجاه الأمامي ، ويمكن ضبط هذه القيمة في نطاق يتراوح بين 0-3000 متر من القيم المحددة مسبقًا:

250 – 500 – 750 – 1000 – 1250 – 1500 – 1750 – 2000 – 2250 – 2500 – 2750 – 3000 م

العمق
وهي قيمة الحد الأقصى لعمق البحث الذي يمكن الوصول إليه باستخدام إعدادات البحث الحالية ، ويمكن تعيين القيمة بدقة في النطاق من 0 إلى 50 مترًا.

بعد ضبط إعدادات البحث السابقة ، تعرض الشاشة ملخصًا للإعدادات المحددة ويمكن للمستخدم الضغط على زر (بدء المسح) لبدء عملية المسح الفعلية.

في شاشة النتائج التي تظهر , يعرض في الزاوية العلوية اليسرى بوصلة رقمية ، تحتوي على مؤشر يشير إلى الاتجاه الجغرافي للجهاز (على سبيل المثال ، باتجاه الشمال).

يوجد في منتصف الشاشة مقياس متدرج نصف دائري مع قيم زاوية الاتجاه ، ودرجة الصفر في المركز ونطاق من 0-90 درجة في اليسار واليمين ، ومؤشر على شكل سهم يشير إلى قيمة زاوية محددة ويمثل اتجاه الحركة للهوائيات حسب حركة المستخدم عند البحث.

على يمين شاشة النتيجة مؤشر الميل ، هذا المؤشر هو ميزة مهمة تسمح للمستخدم بضبط زاوية ميل جهاز جولد ستار ثري دي سكانر بدقة وبشكل صحيح بالنسبة للافق ، القيم باللون الأخضر – في المنتصف – تشير إلى القيم الصحيحة ، من ناحية أخرى ، تشير القيم ذات اللون الأحمر إلى القيم الخاطئة لزاوية الميل أثناء المسح.

2 – النظام الاستشعاري بعيد المدى الاوتوماتيكي [AUTO LRL]

يستخدم جهاز جولد ستار ثري دي سكانر نظام البحث بعيد المدى الاوتوماتيكي وحدة I.M.T.U والهوائيات بعيدة المدى للبحث عن إشارات الأهداف المحتملة داخل مجال المسح بعيد المدى.

هذا النظام هو نظام بحث متقدم يغطي مساحات كبيرة في الحقول المفتوحة من منطقة محددة ، هذا النظام لديه القدرة على التعرف على جميع أنواع المعادن المدفونة من خلال تحليل الإشارات الملتقطة.

هنا يمكن لمستخدم جولد ستار ثري دي سكانر ضبط الإعدادات التالية:

المسافة
وهي تعبر عن المسافة في المدى الأمامي (الاتجاه الأمامي) ، ويمكن ضبطها في نطاق من 0 إلى 3000 متر كما هو موضح سابقًا في النظام اليدوي LRL

العمق
هو أقصى عمق للأهداف المحتملة التي يمكن للجهاز الوصول إليها للعثور على الأهداف المحتملة ، ويمكن ضبط قيمته في المجال 0 – 50 مترًا .

بعد تحديد الإعدادات السابقة ، يمكن لمستخدم جولد ستار ثري دي سكانر بدء عملية البحث ، وأثناء البحث يتم توجيه الهوائيات من قبل المستخدم يسارًا أو يمينًا اعتمادًا على الأهداف القريبة المحتملة ، وسيوجه مؤشر مرئي على الشاشة المستخدم لأنه يعرض شريط تقدم يسارًا أو يمينًا مع تدرج الألوان من الأخضر (الحد الأدنى) إلى الأحمر (القيمة القصوى) بناءً على الموضع المستهدف.

يجب على المستخدم تتبع حركة الهوائيات ليضمن أنه حصل على أفضل إشارة وبعد الانتهاء يمكنه الانتقال إلى شاشة “التقرير” التي ستعرض تقريرًا مرئيًا حول الهدف المحتمل كأربعة أشرطة أفقية (ذهب – فضة – حديد – الماس) ، كل شريط سيعرض قيمة النسبة المئوية المقدرة التي تشير إلى احتمال تكوين الهدف.

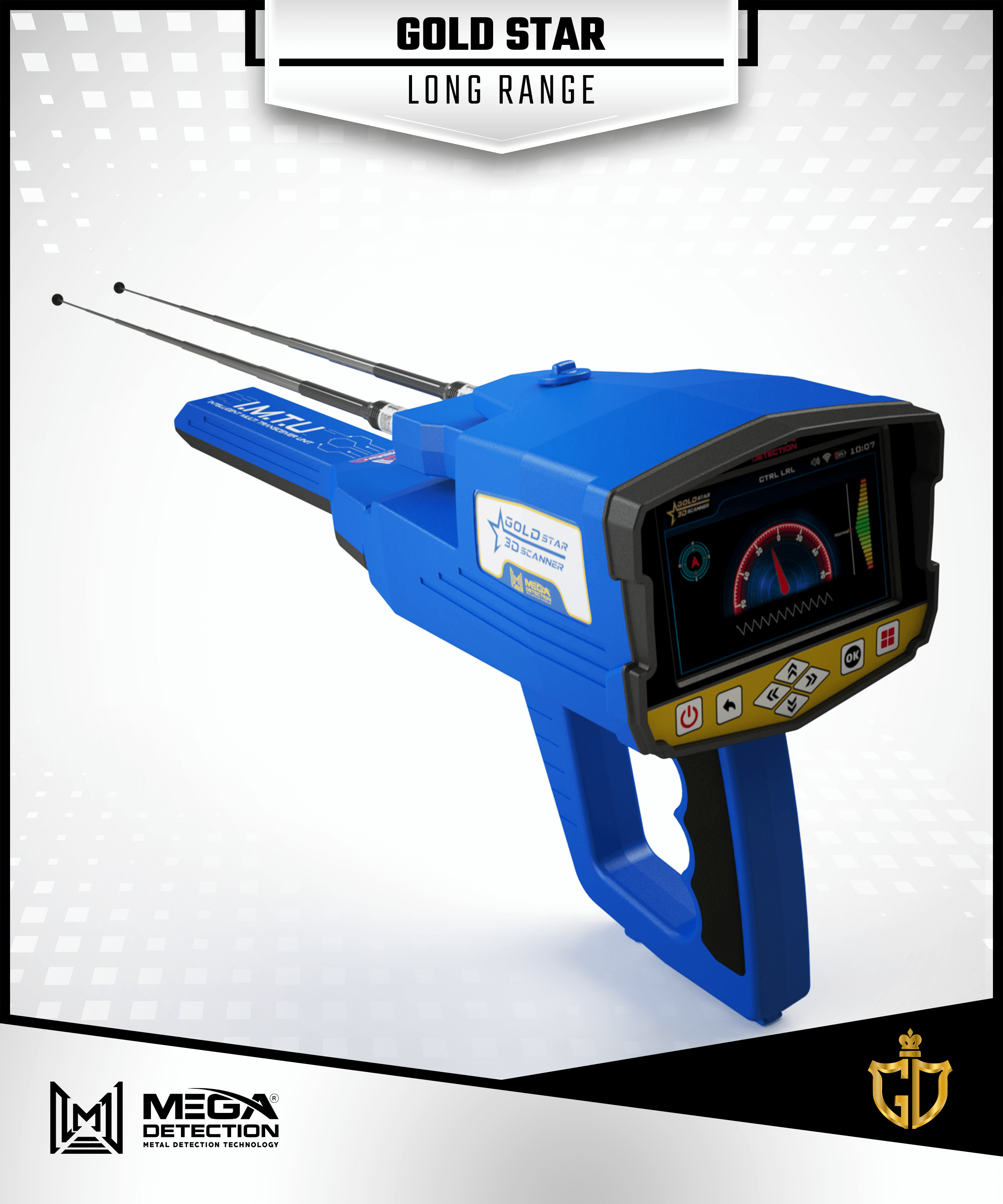

3 – النظام الاستشعاري بعيد المدى مع التحكم بالتردد [CTRL LRL]

يعد نظام الاستشعاري مع التحكم بالتردد CTRL LRL أحد التقنيات الجديدة والميزات المهمة التي تم دمجها في جهاز جولد ستار ثري دي سكانر، والتي تمكن المستخدم من تحديد القيمة الدقيقة لتردد البحث من أجل البحث عن نوع معين من المعدن أو سبيكة من المعادن القائمة على على قيمة تردد محددة وبالتالي ضمان نتائج أكثر دقة عند البحث.

في هذا النظام يمكن لمستخدم جولد ستار ثري دي سكانر ضبط العديد من الإعدادات المتعلقة بالبحث بما في ذلك:

نوع التربة
هو نوع تربة الأرض في مجال المسح ، ويمكن ضبطه على أحد الأنواع التالية:

صخر – مختلط – متعادل – طيني – معدني – رملي – معدني – طباشيري – مالح

التردد
وهو القيمة التي تمثل تردد البحث الذي يمكن للمستخدم ضبطه يدويًا باستخدام هذا الخيار.

تتراوح القيم في نطاق 250-5000 ميجا هرتز ، ويمكن تعيينها من قيم محددة مسبقًا مثل 250 – 500 – 750…. 5000 ميغا هيرتز

المسافة
وهي المسافة القصوى بين موقع المستخدم والموقع المستهدف أثناء عملية المسح. وهذا يعني أنه يمكن للمستخدم البحث ضمن مسافة دائرية مخصصة حوله وتبدأ هذه المسافة من 0 إلى 3000 متر ويمكن ضبطها كما في الأنظمة السابقة.

العمق
إنه أقصى عمق للأهداف الممكنة التي يمكن لجهاز جولد ستار ثري دي سكانر الوصول إليها ، ويمكن ضبط قيمته في نطاق 0 – 50 مترًا كما هو موضح سابقًا.

بعد ضبط جميع الإعدادات السابقة ، ينتقل المستخدم إلى شاشة المسح ويضغط على زر “بدء المسح” لبدء عملية البحث.

ستعرض شاشة النتائج مؤشرًا دائريًا ، يعكس سهم الاتجاه اتجاه الهوائيات بالدرجات ، على اليمين مؤشر الميل الموضح مسبقًا.

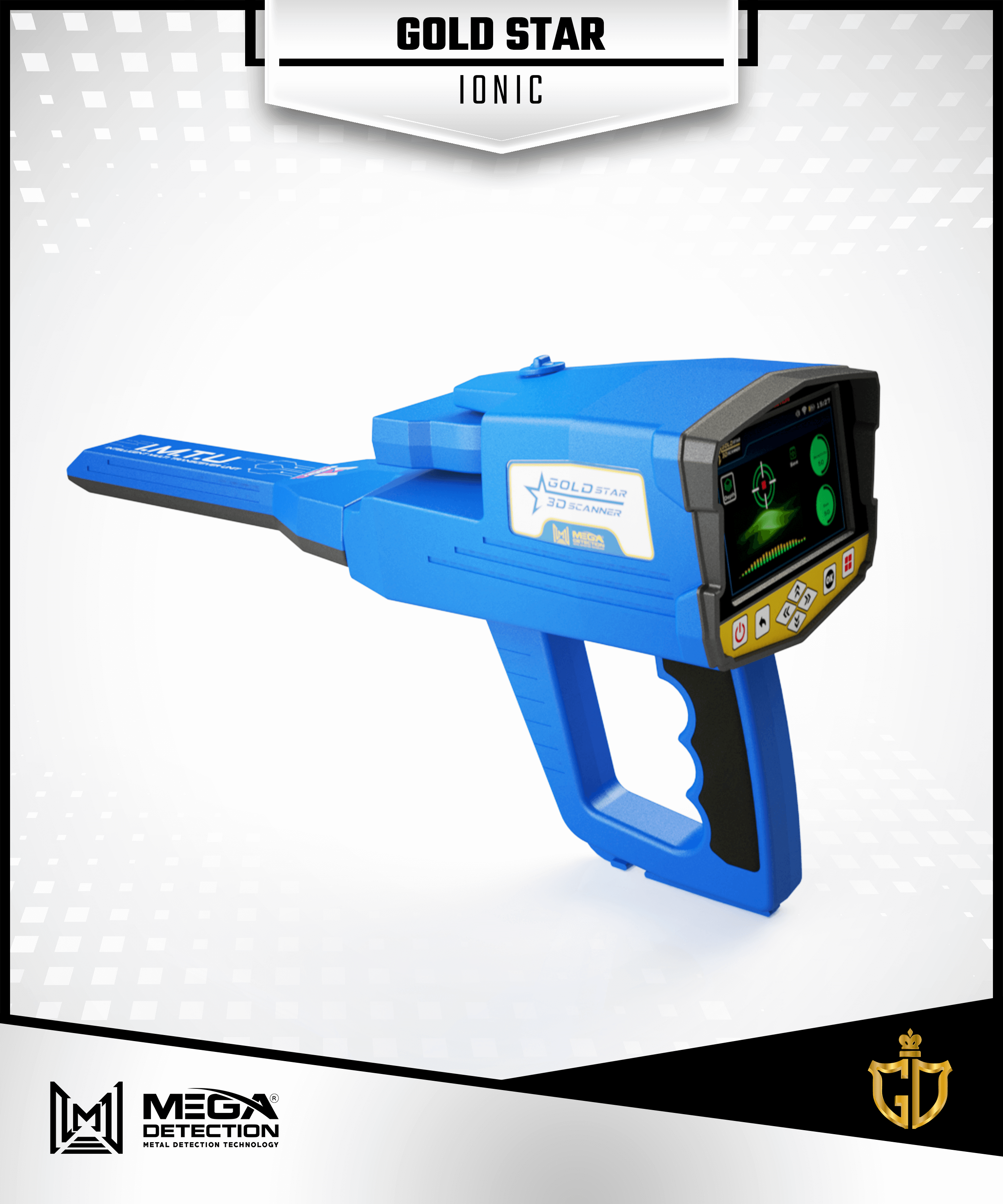

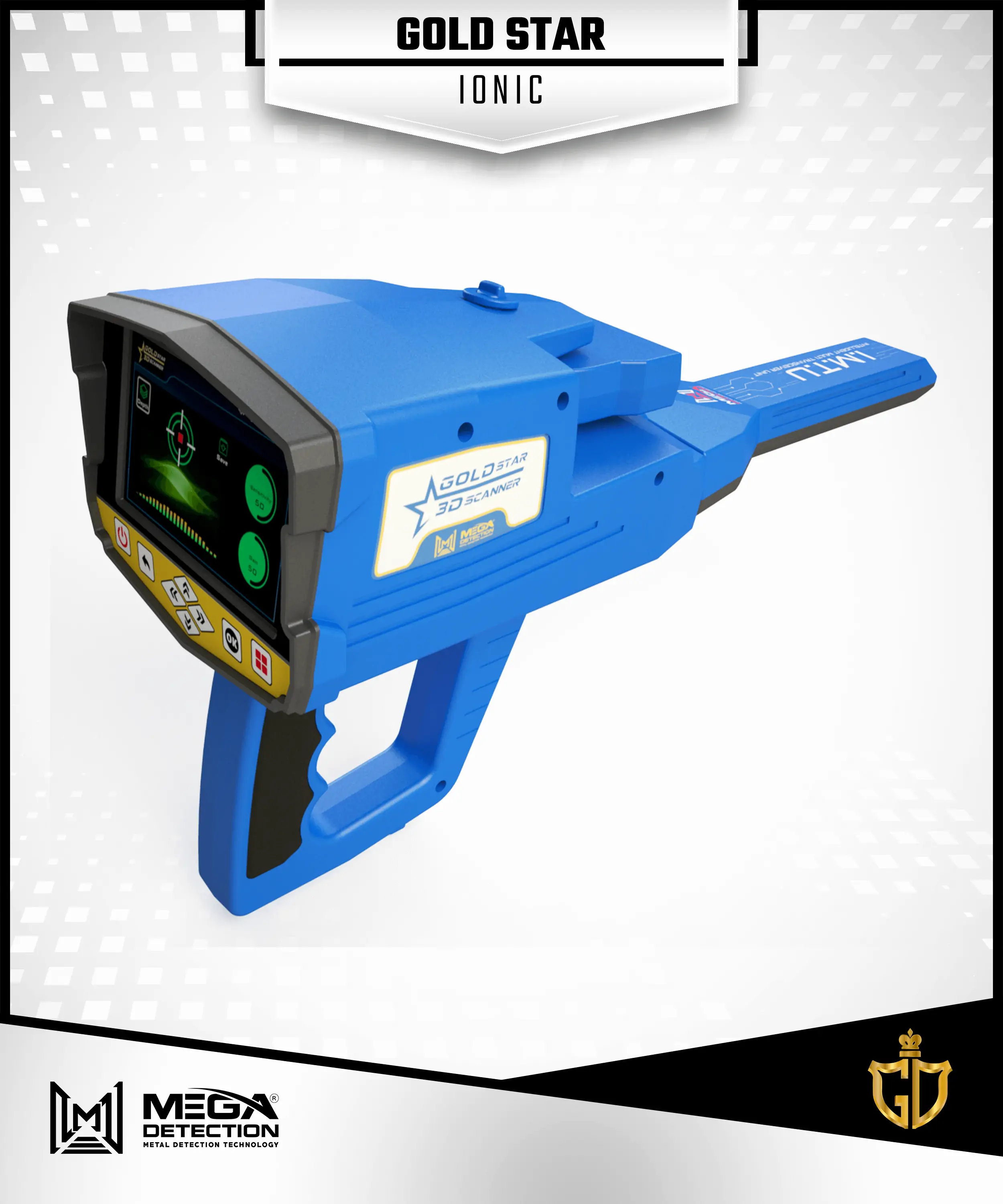

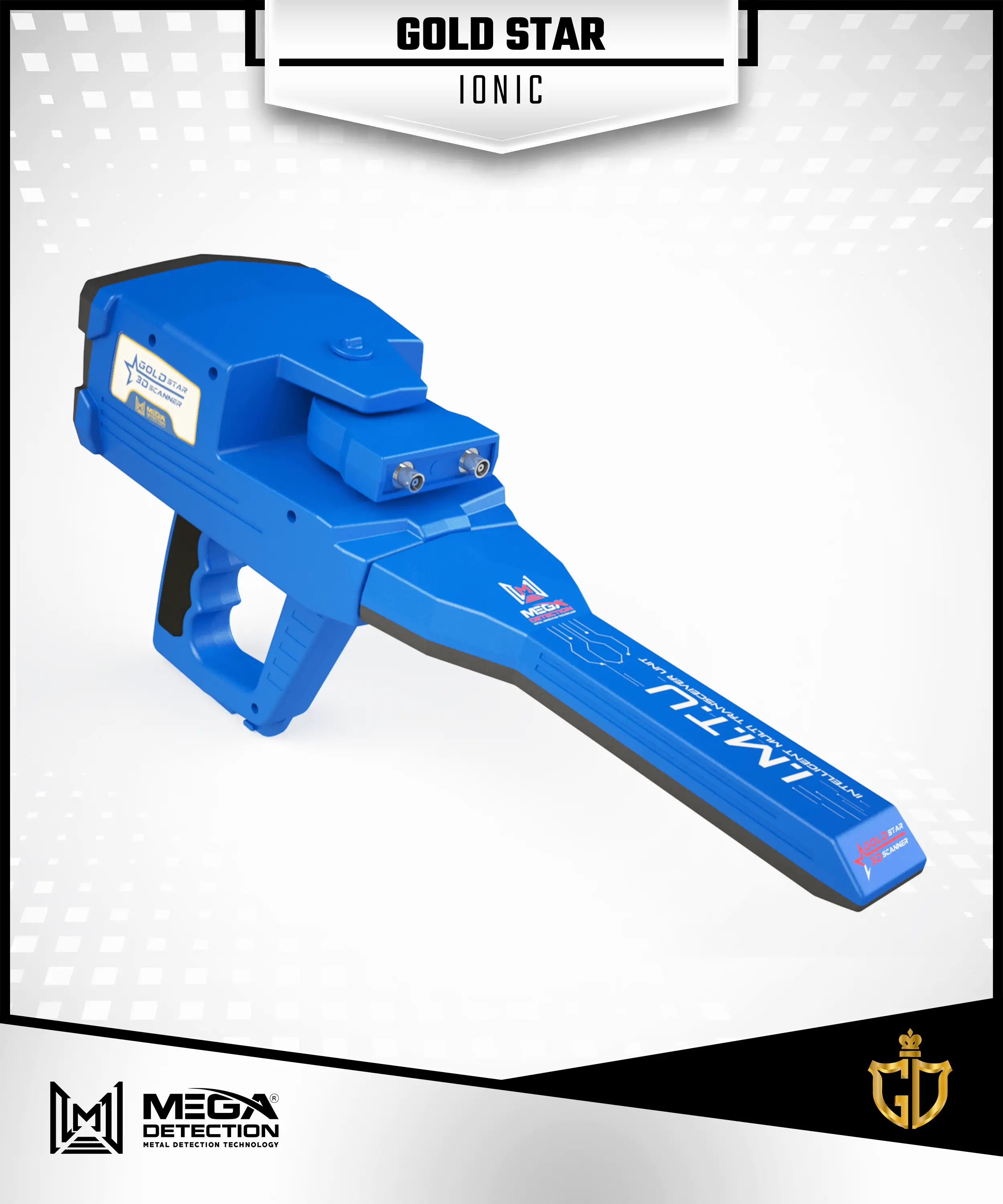

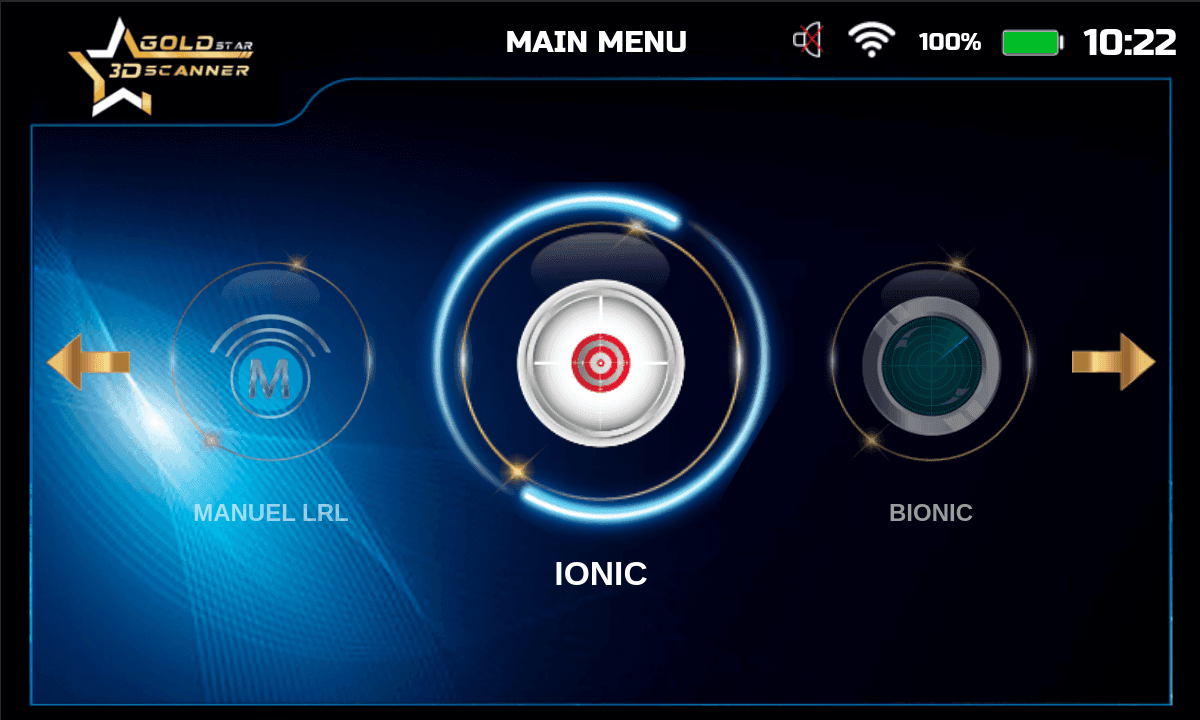

4 – النظام الايوني [IONIC]

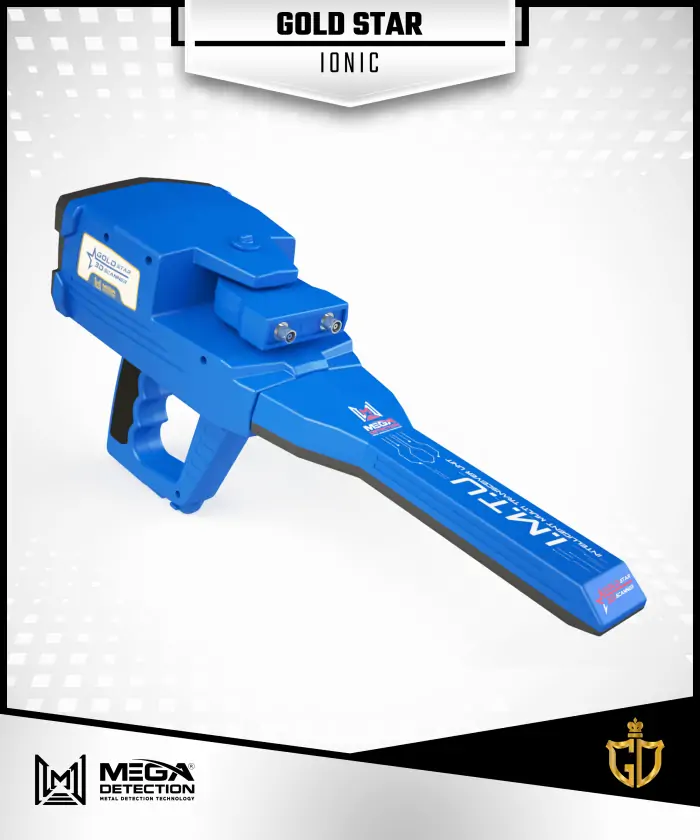

يستخدم النظام الأيوني تقنية مطورة جديدة مدمجة في مسبار جديد يسمى وحدة الإرسال والاستقبال الذكي المتعددة أو I.M.T.U.

تعد تقنية I.M.T.U هي الأولى من نوعها في أجهزة الكشف عن المعادن ، وتشكل تطورًا كبيرًا عن نظام الكشف عن الحقول الأيونية التقليدي الموجود في أجهزة Mega Detection السابقة أو الأجهزة المنافسة.

تسمح التقنية الجديدة باكتشاف أكثر دقة للحقول الأيونية الناتجة عن الأهداف المعدنية المدفونة تحت الأرض بفضل تقنية I.M.T.U التي تضمن تلقي ومعالجة دقيقة للإشارات القادمة ، مع إمكانية التحكم في بعض إعدادات الإشارة على الشاشة للحصول على نتائج أكثر دقة.

بعد اختيار النظام الأيوني سيبدأ الجهاز بالبحث مباشرة وإليك الإعدادات الممكنة التي يمكن للمستخدم تعديلها:

الحساسية
أثناء عملية البحث وحسب المسح المستهدف ، النظام الأيوني سيولد نغمة صوتية متغيرة ، تمثل قدرة الهدف وتتعلق بالمسافة بين المستخدم والهدف.

يمكن للمستخدم تغيير قيمة حساسية الإشارة لتحليل الصوت الناتج ، يتراوح نطاق قيمته بين 0 و 100 ، القيمة المختارة تظهر على مقياس الحساسية الدائري.

قيمة الكسب
هو كسب الإشارة أو بعبارة أخرى قوة الإشارة ، يمكن للمستخدم التحكم في قوة الإشارة باستخدام هذا الإعداد ، ويتم تمثيلها كنسبة مئوية (0-100) على مقياس دائري مثل الحساسية.

بشكل عام ، يوصى بتقليل هذه القيمة للكشف عن الأهداف كبيرة الحجم ، وزيادة قيمة الكسب لاكتشاف الأهداف صغيرة الحجم.

يوجد في منتصف الشاشة مؤشر دائري ، يوجد في وسطها دائرة يتغير قطرها ولونها حسب الإشارة المستقبلة ومسافة الهدف من موقع الجهاز حيث يتقلص ويتوسع مع تغيير اللون إلى أحد الألوان التالية (أحمر أو أزرق أو أخضر) حسب نوع الهدف.

بناءً على الإشارة المستقبلة ، يُصدر الجهاز أيضًا نغمة صوتية ذات حدة وقوة مرتبطة بموضع الهدف وطبيعة الإشارة.

5 – نظام بايونيك [BIONIC]
يشبه نظام بايونيك النظام الأيوني من حيث كيفية عمله واستخدام وحدة الإرسال والاستقبال الذكي المتعددة (I.M.T.U) لأداء عملية المسح.

لكن الاختلاف هو أنه هنا ، يتم التقاط الإشارات الأيونية من جسم معدني معين. على سبيل المثال ، من خاتم ذهب أو عملة معدنية ، ثم يتم توجيه البحث نحو التقاط الإشارات الأيونية المشابهة للأجسام المعدنية المدفونة تحت الأرض داخل المنطقة المحيطة.

هذا يعني أنه في نظام البحث الأيوني ، يكون البحث عشوائيًا وحرا ، ولكن في نظام البايونيك يتم توجيه البحث وفقًا لإشارات محددة مسبقًا.

بعد تحديد نظام Bionic وتوجيه I.M.T.U إلى هدف محدد مصنوع من المعدن الذي سيتم البحث عنه ، سيبدأ الجهاز في البحث عن الحقول الأيونية في اتجاه حركة المستخدم وهناك نفس الخيارات الموجودة في النظام الأيوني يمكن تعديلها:

الحساسية
يمكن للمستخدم تغيير قيمة حساسية الإشارة لتحليل الصوت الناتج ، يتراوح نطاق قيمته بين 0 و 100 ، القيمة المختارة تظهر على مقياس الحساسية الدائري.

الكسب
هو كسب الإشارة أو بعبارة أخرى قوة الإشارة ، يمكن للمستخدم التحكم في قوة الإشارة باستخدام هذا الإعداد ، ويتم تمثيلها كنسبة مئوية (0-100) على مقياس دائري مثل الحساسية.

القيم السابقة المعروضة في شاشة النتائج كمؤشرات نسب دائرية على الجانبين الأيمن والأيسر مماثلة لمؤشرات النظام الأيوني.

يوجد في وسط الشاشة مؤشر دائري تتغير حركته وألوانه حسب نوع الهدف ويتم التقاط الإشارة بثلاثة احتمالات لونية وهي الأخضر والأحمر والأزرق المتعلقة بنوع الهدف.

بناءً على الإشارة المستقبلة ، يُصدر جهاز جولد ستار ثري دي سكانر أيضًا نغمة صوتية ذات درجة وقوة مرتبطة بموضع الهدف وقوة الإشارة.

6 – نظام البث المباشر [LIVE STREAM]
نظام البث المباشر هو نظام تم تطويره لاكتشاف المعادن الحديدية وغير الحديدية في الوقت الفعلي ، في شكل إرسال مباشر مع تمثيل مرئي للإشارة المستقبلة كتدفق لوني محدد يعكس نوع الهدف.

على سبيل المثال: المعادن الثمينة مثل الذهب أو البرونز – المعادن الحديدية مثل الحديد – التجاويف مثل الأنفاق.

تتم عملية قياس الإشارات أو عملية المسح بواسطة المسبار العمودي عالي الإشارة (V.S.T) ، وهو عبارة عن مسبار متطور خاص ، وفي نهايته يوجد مخروط رباعي الأضلاع على جانبي المخروط توجد مجموعة من مصابيح LED التي تغير ألوانها حسب نوع الهدف ، فمثلاً ستصدر المصابيح ضوء أحمر إذا كانت الأهداف عبارة عن جسم ذهبي أو أزرق إذا كان الهدف فراغ مثل نفق.

يتم تمثيل الإشارات التي تم التقاطها بواسطة VST بعد المعايرة على شاشة جهاز جولد ستار ثري دي سكانر كدفق لوني مستمر يغير لونه وفقًا لنوع الهدف المحتمل وبالمثل يكون اللون الأحمر عند التقاط إشارة معدنية ثمينة والأخضر للأرض العادية ، ويعرض ايضا قيمة رقمية تتعلق بـ الهدف المعروض على الشاشة بجانب تدفق الألوان.

بالاقتران مع مؤشر اللون ، سينشئ جهاز جولد ستار ثري دي سكانر نغمات صوتية بناءً على نوع الهدف الذي يتم التقاط إشاراته.

أيضًا ، يمكن لمستخدم جولد ستار ثري دي سكانر رؤية تمثيل مرئي للإشارات على الجهاز اللوحي المرفق مع الجهاز ضمن تطبيق Multi Visual Analyzer الذي يعرض مخطط الإشارة في رسم بياني وسيتغير لون الرسم البياني بطريقة مماثلة اعتمادًا على طبيعة الإشارة بمعنى آخر نوع المعدن أو الهدف.

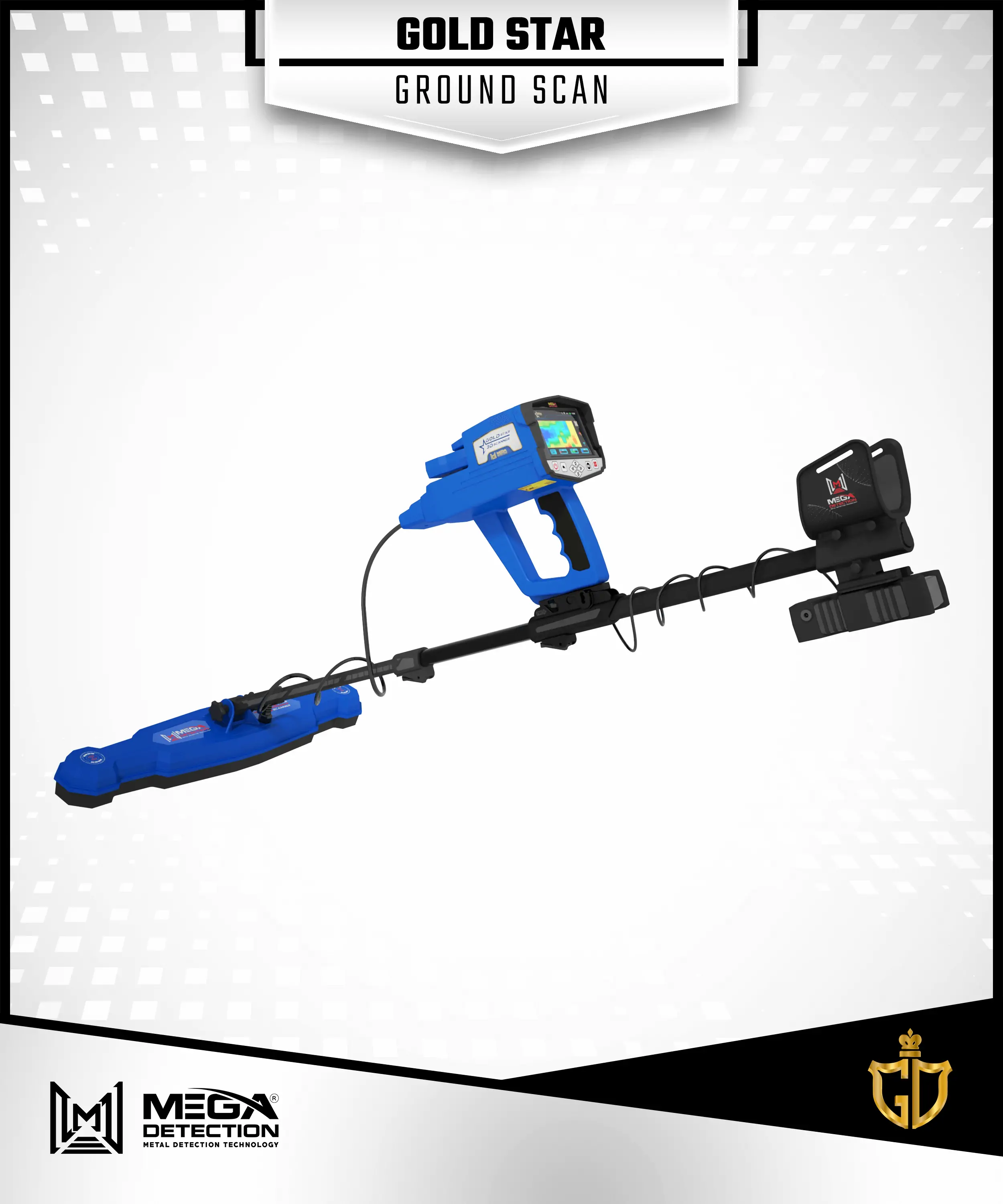

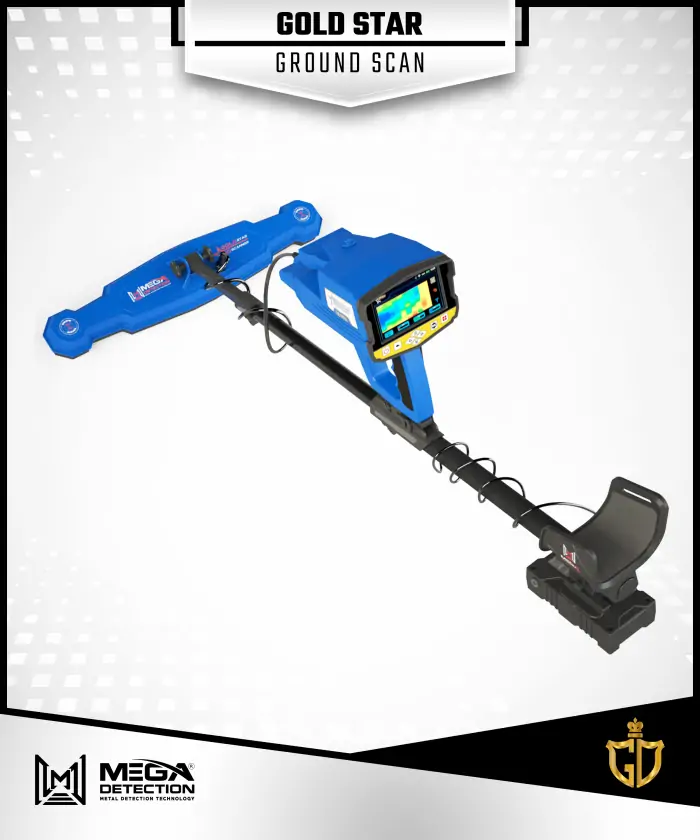

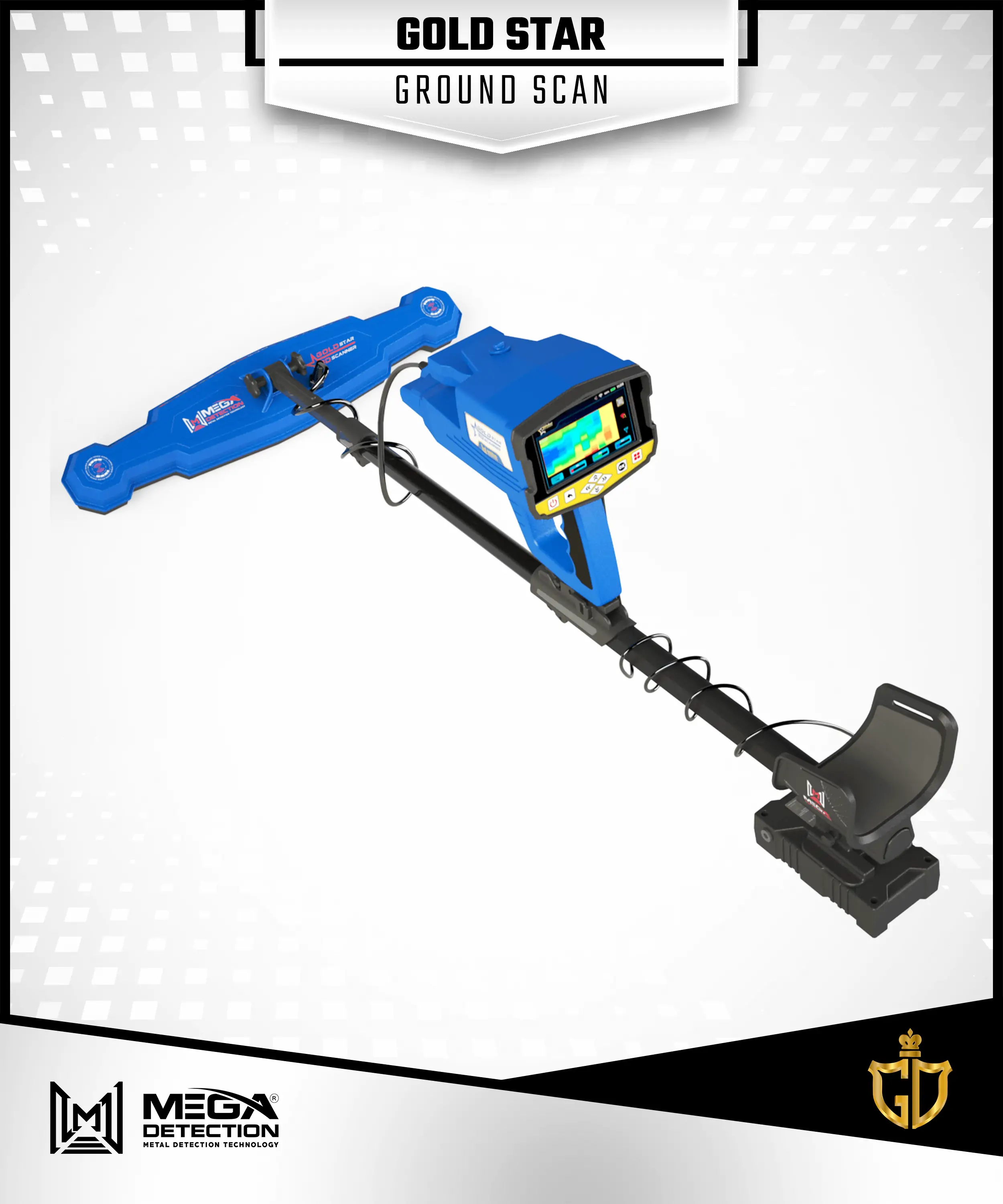

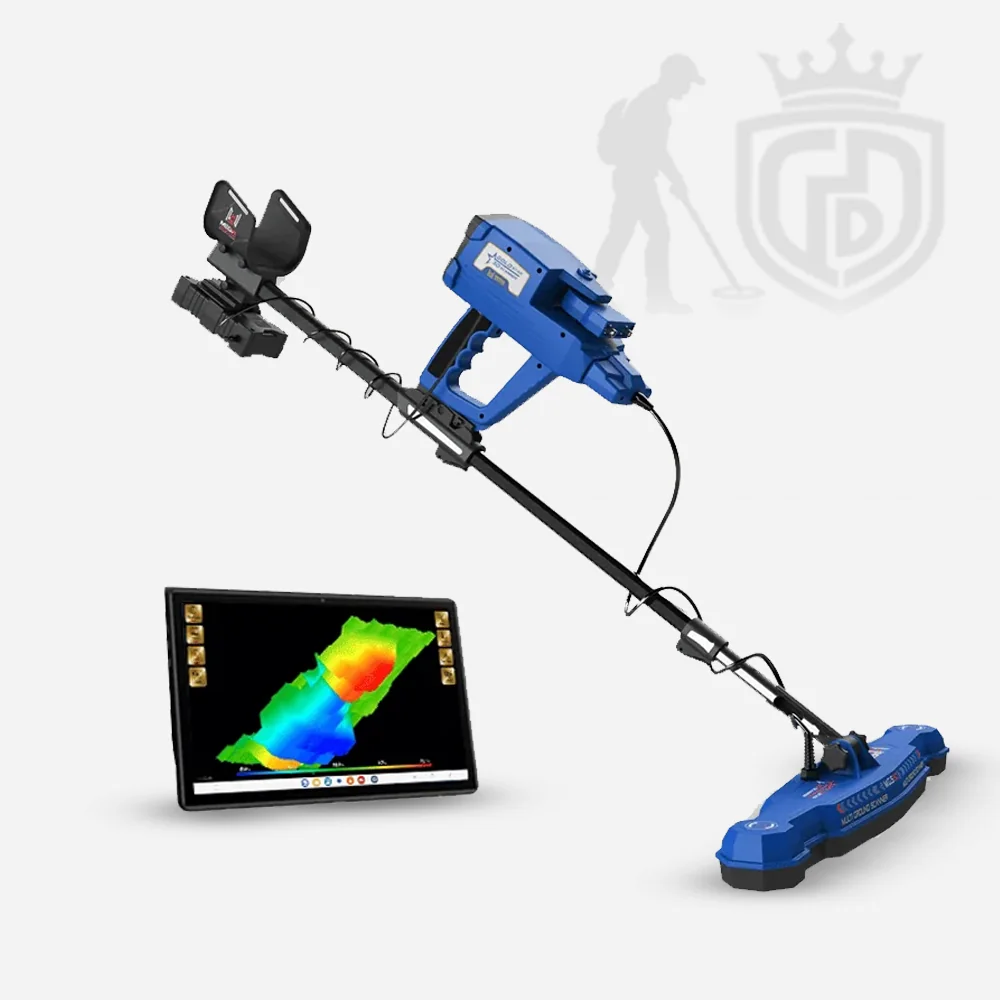

7 – نظام مسح الارض [GROUND SCAN]

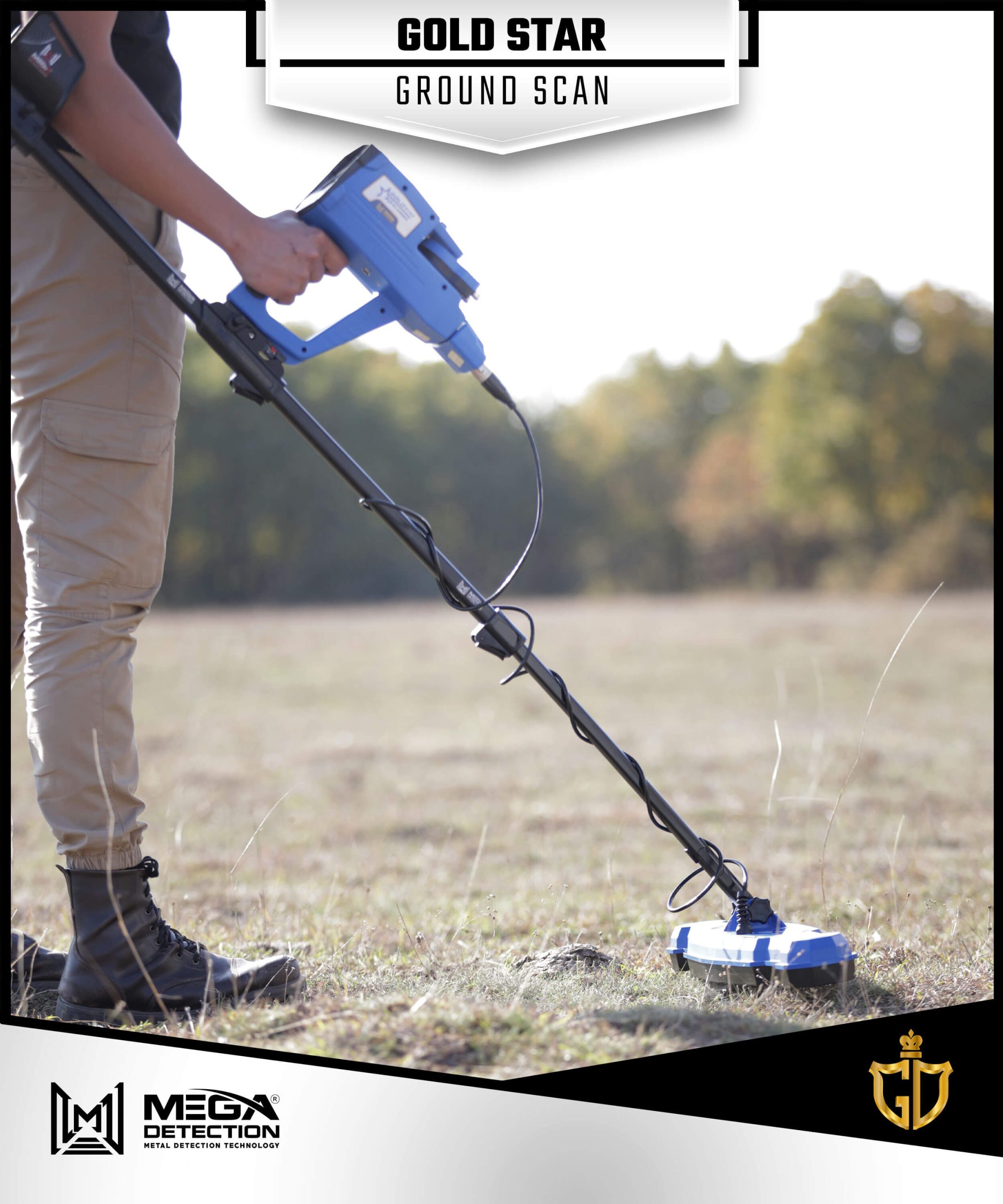

نظام مسح الأرض هذا هو نظام جديد بتقنية جديدة تمامًا تم تصميمها وتطويرها خصيصًا لأجهزة Mega Detection المزودة بأحدث التقنيات في مجال المسح الأرضي ثلاثي الأبعاد.

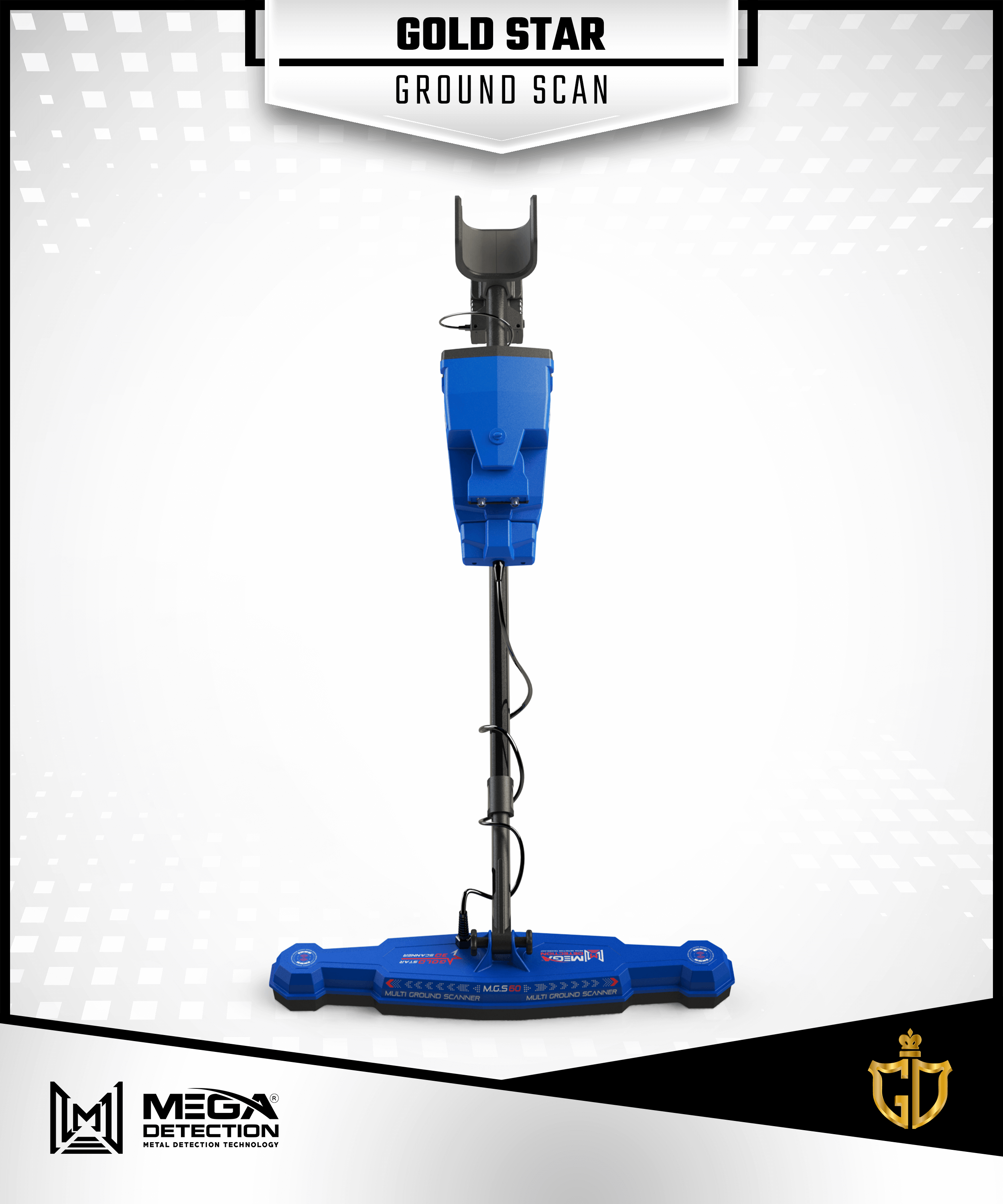

تستخدم تقنية المسح الأرضي ثلاثي الأبعاد مسبارًا جديدًا قويًا وفريدًا يسمى Multi Ground Scanner (M.G.S) مع أربعة مستشعرات مدمجة ومساحة سطح كبيرة توفر تغطية أكبر للأرض أثناء المسح وتقليل الوقت والجهد في مسح المساحات الكبيرة بسرعة مع دقة أكثر للنتائج.

يساعد نظام المسح الأرضي ثلاثي الأبعاد المستخدم على مسح الأرض وإنشاء تمثيل مرئي على كل من شاشة الجهاز أو الجهاز اللوحي المرفق. يمكن لهذا النظام أن يجعل البحث والعثور على الدفائن والتحف الاثرية وحتى التجاويف الموجودة تحت الأرض سهلة للمستخدم بسرعة أكبر ودقة أكبر.

الإعدادات التي يمكن تعديلها على شاشة الجهاز تتضمن مايلي :

طريقة عرض النتائج
يمكن للمستخدم تحديد أحد الخيارين:

جهاز جولد ستار ثري دي سكانر: في هذه الحالة سيتم عرض نتائج الفحص بشكل مرئي على شاشة الجهاز
الجهاز اللوحي: سيتم عرض نتائج الفحص بشكل مرئي على شاشة الكمبيوتر اللوحي التابلت باستخدام تطبيق
Multi Visual Analyzer

الوضع
وهي طريقة إجراء المسح ويمكن ضبطها على:

يدوي: هنا يسجل المستخدم قياس الإشارات في كل نقطة مسح يدويًا.
تلقائي: في هذه الحالة ، سيقوم جهاز جولد ستار ثري دي سكانر بتسجيل قياسات كل نقطة مسح تلقائيًا.

المسار
تقدم قيمة المسار كيف سيتحرك المستخدم في البحث لإكمال عملية المسح وهناك خياران:

اتجاه واحد: في المسح أحادي الاتجاه ، يتحرك المستخدم ويسجل القياسات في كل نقطة في خط المسح وفي نهاية كل سطر ، سيعود بالقرب من بداية السطر السابق ولكن بمسافة تعويض لبدء مسح خط آخر وهلم جرا.
هذا يعني أن اتجاه المسح سيكون في اتجاه واحد على كل خط أو أن جميع خطوط المسح ستكون متوازية مع بعضها البعض.

متعرج Zig Zag: في هذه الحالة تكون نقطة البداية لخط البحث التالي بالقرب من نقطة نهاية السطر السابق أو بمعنى آخر ، سيكون اتجاه الحركة معاكسًا لكل سطرين متتالين.
قياس الشبكة
هنا يمكن لمستخدم جولد ستار ثري دي سكانر ضبط الإعدادات التالية:

العرض: يمثل عدد خطوط المسح ويمكن ضبطه على القيمة المرغوبة باستخدام عناصر تحكم الأسهم في لوحة التحكم.
الارتفاع: هو عدد النقاط في كل خط مسح أو نقاط مسح ، ويمكن ضبطه مثل القيمة السابقة.

نقطة البداية
يمكن للمستخدم ضبط النقطة في منطقة البحث (منطقة مستطيلة تتضمن خطوط المسح ونقاطه) حيث سيبدأ إجراء المسح.

اليسار: في هذه الحالة تبدأ عملية المسح من الزاوية اليسرى السفلية لمنطقة البحث
اليمين: ستبدأ عملية المسح من الزاوية اليمنى السفلية لمنطقة البحث

بعد إتمام جميع الإعدادات السابقة ، يعرض ملخصًا للإعدادات المحددة السابقة ويمكن للمستخدم الضغط على “موافق” في لوحة تحكم الجهاز لبدء عملية المسح.

أثناء عملية المسح ، سيتم تقديم القياس في كل نقطة مسح بشكل مرئي على الشاشة على شبكة ثنائية الأبعاد تتكون من عدد الصفوف (نقاط المسح) والأعمدة (خطوط المسح) من الخلايا وكل خلية معروضة بلون معين يعكس بنية الأرض ذات الصلة .

يوضح الجدول أدناه نوع الأرض المتعلقة بكل لون في جولد ستار ثري دي سكانر:

الاخضر ازرق فاتح ازرق اصفر احمر
ارض عادية فراغات صغيرة فراغات اشياء معدنية ذهب
على الجانب الأيمن من الشبكة ثنائية الأبعاد ، هناك العديد من القيم المعروضة:

x (رقم خط المسح الحالي) – y (نقطة المسح الحالية) – قيمة البحث

بعد الانتهاء من المسح في كل خط ونقطة مسح ، يمكن حفظ بيانات المسح كملف في ذاكرة الجهاز لتحليلها لاحقًا.

في حالة اختيار المستخدم لإكمال الفحص عبر الجهاز اللوحي ، يتم تعيين نفس الإعدادات داخل تطبيق Multi Visual Analyzer المثبت على الجهاز اللوحي ، ويتم إجراء المسح بواسطة الجهاز بنفس الطريقة ، ويتم عرض النتائج مباشرة داخل التطبيق في شكل رسومي ثلاثي الابعاد يعتمد على هيكلية الارض الممسوحة وما تحتويه من انواع مستهدفة مختلفة تقدم بألوان مختلفة كما في الجدول السابق.

يوفر تطبيق Multi Visual Analyzer للمستخدم إمكانية أكثر دقة لتوضيح ومعرفة الأهداف المدفونة ونوعها وعمقها وموقعها الدقيق داخل المنطقة الممسوحة من خلال أدوات التحليل القوية الخاصة به.

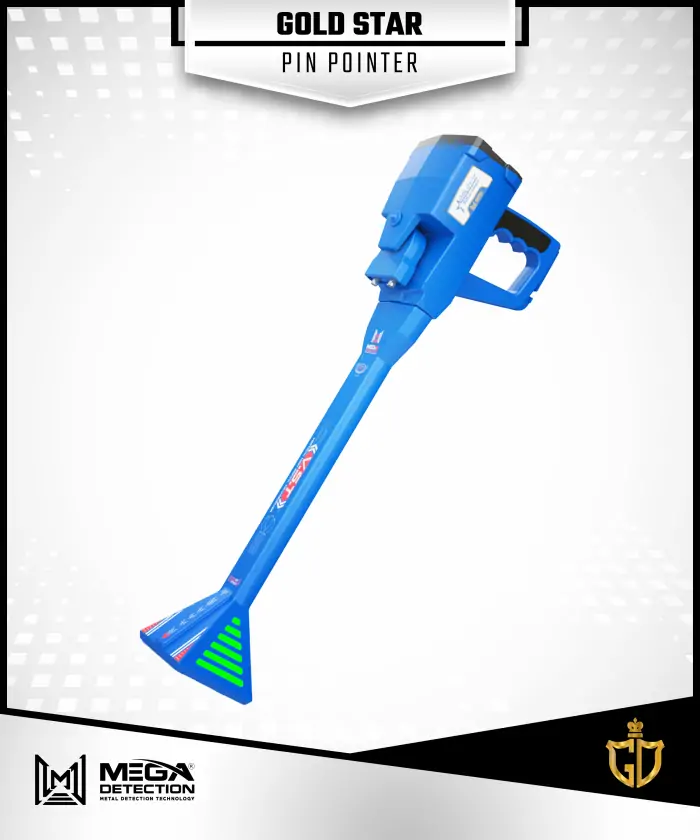

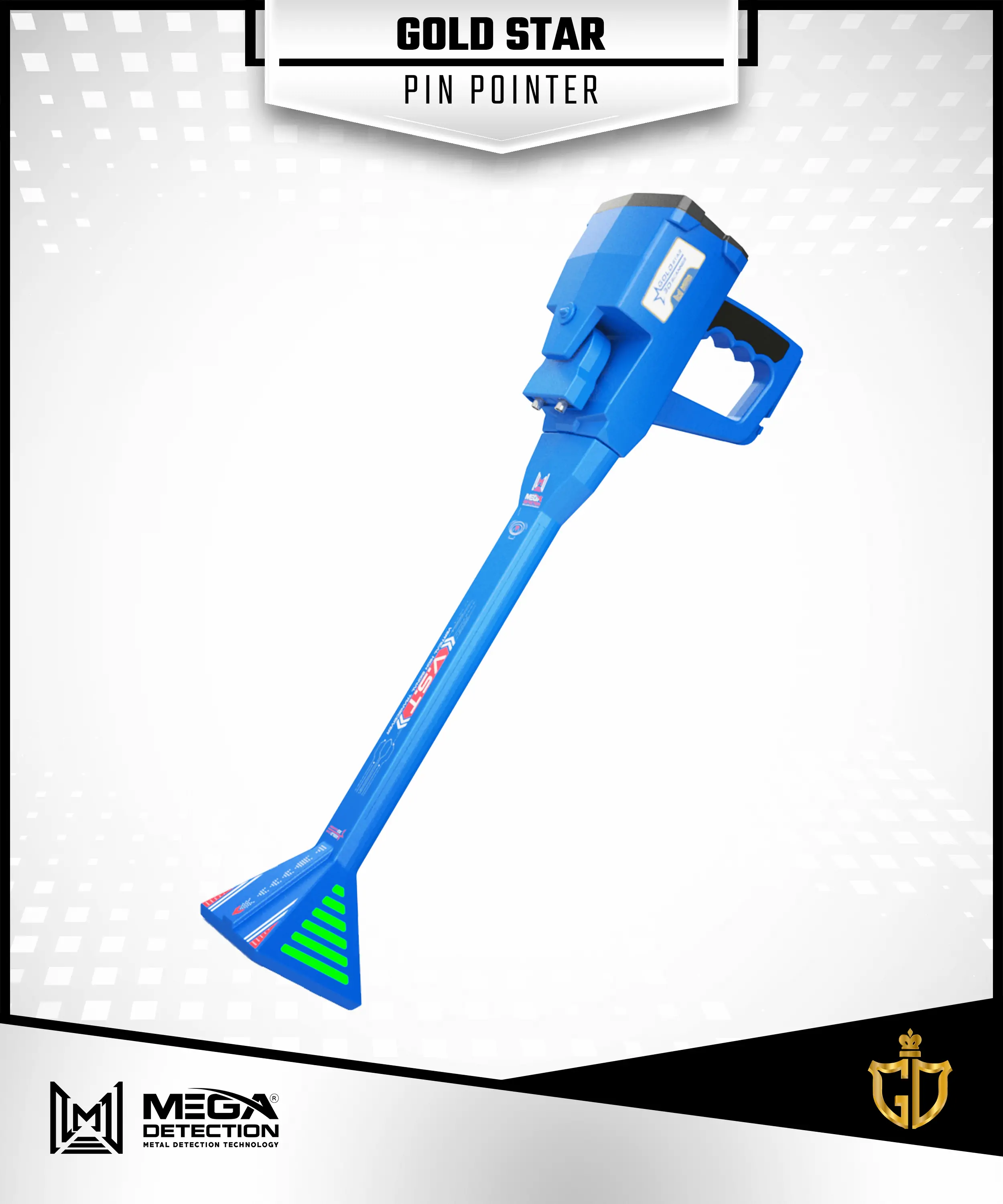

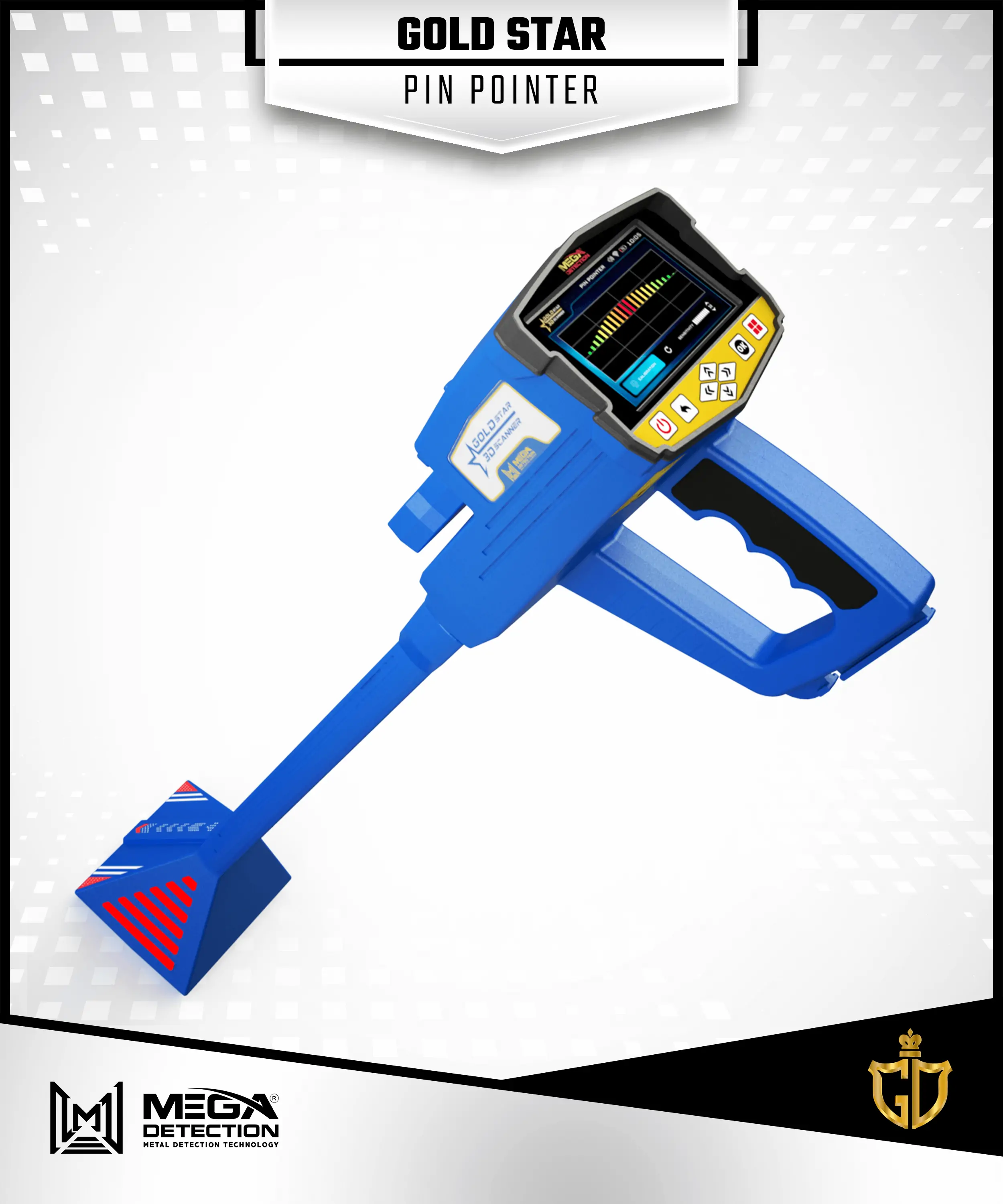

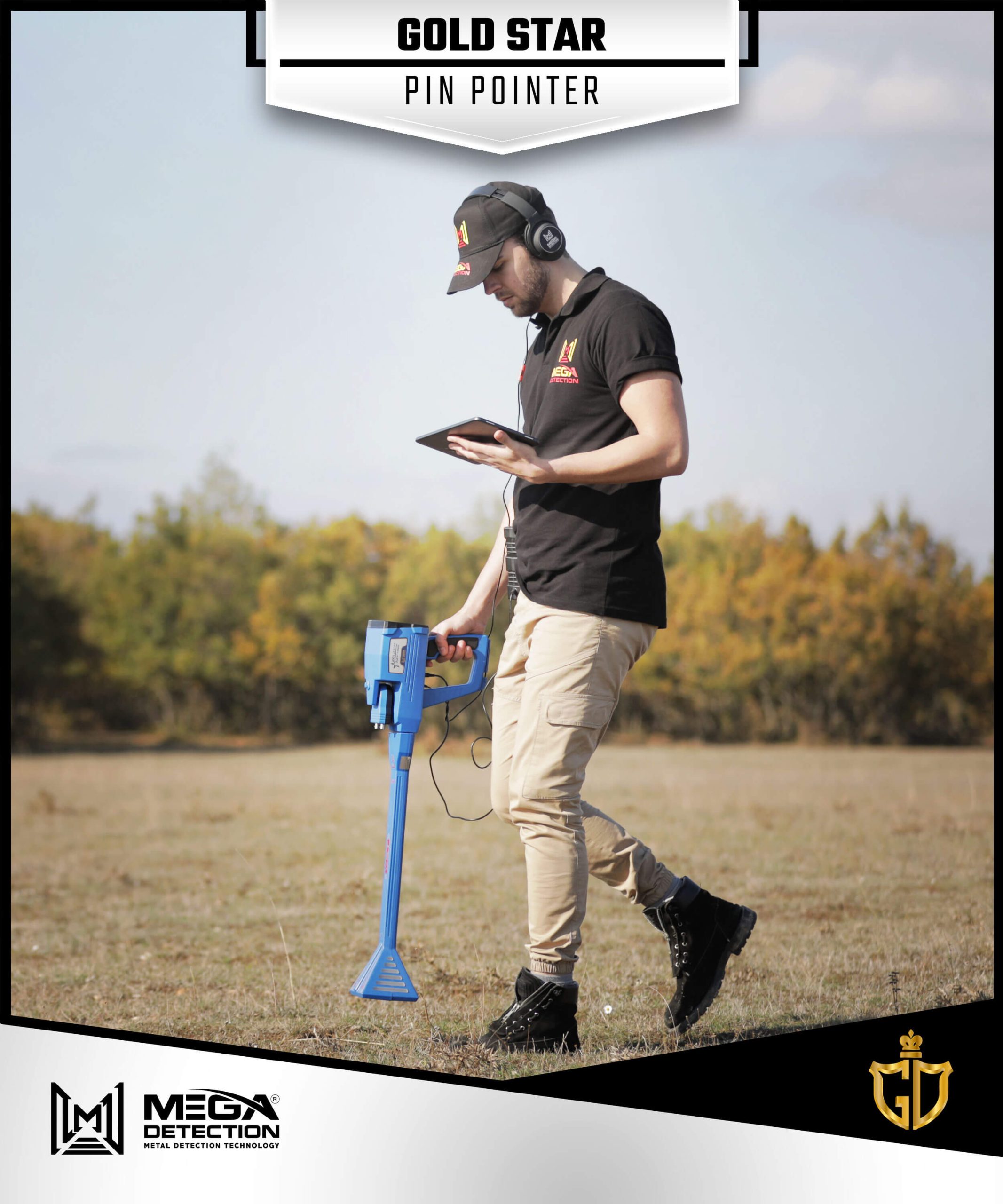

8 – نظام قياس المغناطيسية [PINPOINTER]
يستخدم هذا النظام لتحديد وجود هدف معدني أو تجويف مع الموقع الدقيق الذي يوجد فيه المعدن أو التجويف المدفون من خلال ردود فعل صوتية أو مرئية مقدمة على الشاشة ، ويتم إجراء عملية المسح بحثًا عن الأهداف المحتملة عبر مسبار V.S.T

في شاشة النتائج لهذا النظام هناك العديد من الخيارات:

الحساسية
أثناء عملية البحث ووفقًا لمسح الهدف ، سيقوم نظام التحديد الدقيق للهدف بإصدار صوت مسح خاص بنبرة محددة ويعرض الرسم البياني المرئي على الشاشة وجود الهدف تحت الأرض.

يمكن للمستخدم تغيير قيمة الحساسية في أي وقت ليتمكن من تحليل الصوت الناتج والرسم البياني المصاحب.

يمكن ضبط القيمة في نطاق 0 – 10.

المعايرة
يمكن للمستخدم استخدام هذا الخيار لمعايرة حساسية المسبار في أي وقت وفقًا لنوع الأرض والتضاريس.

إعادة تعيين
أعد تعيين عملية المعايرة إلى القيمة الافتراضية.

التمثيل المرئي للإشارات المستقبلة على شاشة الجهاز هو رسم بياني شريطي منحني يعتمد على نوع الهدف.

على سبيل المثال ، في حالة استقبال إشارات معدنية ، سيتكون الرسم البياني الشريطي من مستطيلات متجهة لأعلى ، بطول مختلف ، بألوان متدرجة من الأخضر إلى الأحمر في المركز عند القيم القصوى ، ثم متدرجًا نحو الأخضر بقيم منخفضة.

في حالة استقبال إشارات التجاويف – مثل نفق – ستكون مكونةمن مستطيلات متجهة لأسفل ، بطول مختلف ، تتراوح من الأخضر إلى الأزرق الداكن في المنتصف عند القيم القصوى ، ثم متدرجة نحو الأخضر عند القيم الأدنى
